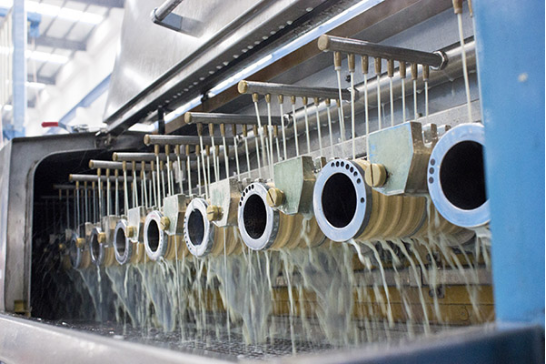

铜单线生产的质量相当重要，事实上，铜单线线材的拉丝质量和效率直接影响着后道工序的生产进程，对线缆的质量更是起到举足轻重的作用。在操作铜线拉丝机的过程中，可能会出现外径偏差的问题，这是由于铜线拉丝机的不间断生产，拉丝的速度也会逐渐地与退火不同步。亚洲电缆为您讲解拉丝机在生产中经常遇到的几个问题！

外径偏差的原因：

1、储线轮上张力的不稳定。生产车间使用气压的地方可能较多，这会造成拉丝机气泵的气压时大时小，这也就使储线器的张力不是恒定的，而由于收线的速度是不变的，这就使拉丝所受的拉力也非恒值，由此可造成单丝外径偏差无法精确控制。

2、铜线在退火轮上的颤动。这使得铜线在时松时紧的状态下进行退火，退火的电流密度时大时小，而铜线在较高速度下的强度是比较低的，因此容易造成铜线在退火轮上打火，使铜线的表面由于火花的作用而线径不均匀。

3、主电机齿轮箱的长期使用而造成的磨损。这能使拉丝的定速轮速度与牵引速度以及收线速度不相匹配，从而形成单丝的拉细。

解决方法：对储线器进行很好的润滑，避免其在高速运转时对线造成反向的磨擦力进而使线拉细；调整好线的张力，使拉丝的行程始终紧贴于退火轮；保证退火轮钢圈的完好，避免因钢圈的表面缺陷而使退火电流不稳定。

表面氧化的原因：

1、密封室中冷却水的温度过高，超过了40℃，这样密封室对单丝就起不到所要求的冷却效果，造成单丝在退火后温度仍然很高，高温下遇到空气中的氧气而氧化。

2、密封室中的冷却液的皂化液含量不够，这就会使单丝与各导轮的磨擦力增加，进而使单丝温度再度上升，造成单丝表面氧化。

3、密封室中冷却水的水压及水量不够，使单丝不能够达到满意的冷却效果。

解决方法：经常检查冷却循环水的设备是否运转正常，冷却效果是否正常；在密封室中隔一定的时间就加入能够提高皂化液浓度的物质，这样可以改变冷却水中皂化液的含量，保证单丝能够在导轮上正常运转；定期检查循环水的水压是否正常，在生产时不断根据水压的变化来改变进入密封室中的冷却水的压力及水量。

  相信只要在实际生产中着重对以上几点进行控制，铜拉丝产品的质量和生产效率都会有不同程度的提高，才能更好、更快地为下道工序生产提供强有力的生产保障。
