适用范围：
产品特点：
适用范围: 本产品适用于交流额定电压450/750V及以下动力装置固定布线（敷设）用。在低压动力线路、日常电气、仪器仪表及电信设备中有着广泛的用途。 产品特点: 电缆的额定电压Uo适用范围:
本产品适用于交流额定电压450/750V及以下动力装置固定布线（敷设）用。在低压动力线路、日常电气、仪器仪表及电信设备中有着广泛的用途。
产品特点:
电缆的额定电压Uo/U 为450/750V及以下
电缆导体长期工作温度：普通电缆不超过70℃，耐热90℃产品不超过90℃；
电缆敷设电缆敷设时的环境温度应不低于0℃，其弯曲半径：
电缆外径（D）小于25mm者，应不小于4D；
电缆外径（D）为25mm以上者，应不小于6D。
|
执行标准： |
GB/T5023-2008、JB/T8734-2012 |
|
品 牌： |
亚洲港 |
|
型 号： |
RV、ZR-RV、NH-RV |
|
导体材料： |
无氧铜（≥铜含量：99.9%以上） |
|
芯 数： |
多芯导体 |
|
绝缘材料： |
聚氯乙烯 |
|
规 格： |
0.5-240mm² |
|
额定电压： |
300/500V 450/750V |
|
颜 色： |
红色 黄色 黄绿双色 蓝色 绿色 黑色 |

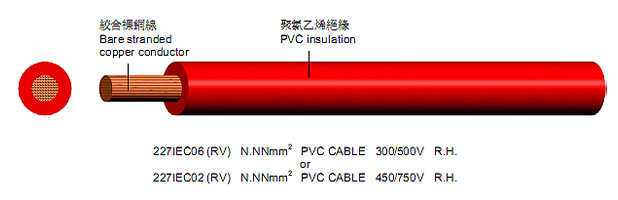

结构图>>
RV电缆线在工业配电领域有着广泛的应用，尤其适合要求较为严格的柔性安装场所，如电控柜，配电箱及各种低压电气设备，可用于电力，电气控制信号及开关信号的传输。RV电线电缆采用软结构的设计，导体弯曲半径较小，且适用于潮湿多油的安装场所。同时，RV电缆线在获得了CCC及CE标志的认证，符合HD（欧盟统一协调标准）的要求，不仅可以适用于中国市场，也适用于欧洲市场。
耐火特征：
|
标准 |
符合IEC331规定 |
符合GB12666.6规定-A类 |
符合GB12666.6规定-B类 |
|
火焰温度 |
750℃ |
950~1000℃ |
750~800℃ |
|
燃烧时间 |
3h |
90min |
90min |
|
冷却时间 |
12h |
|
|
|
附加电压 |
额定电压 |
额定电压 |
额定电压 |
|
附加电流 |
3A |
3A |
3A |
|
备注：阻燃特征符合GB12666.5成束电缆燃烧试验A类 |
|||
RV电缆线的绝缘材质是聚氯乙烯，根据性能的不同，该产品还可分为绝缘、阻燃、耐火三种分类，不同的分类用途不一样。
|
型号 |
名称 |
绝缘材质 |
额定电压 |
芯数 |
标称截面 |
用途 |
|
RV |
铜芯聚氯乙烯绝缘连接软电线电缆 |
聚氯乙烯混合料（PVC） |
450/750V及以下 |
1 |
0.5-240mm² |
用于低压动力线路、日常电气、仪器仪表及电信设备 |
|
ZR-RV |
阻燃型铜芯聚氯乙烯绝缘连接软电线电缆 |
用于具备阻燃场合的电工、仪表、电信设备、动力装置及照明线路固定敷设用 |
||||
|
NH-RV |
耐火铜芯聚氯乙烯绝缘连接软电线电缆 |
用于控制、监控回路、电力、线路保护等场合以及大型建筑、石油、冶金、化工、电缆、舰船、人员密集等行业中有较高阻燃和耐火要求的场所。 |
||||
|
备注：RV、ZR-RV、NH-RV均属软线的系列产品，故三种型号的结构参数都是一样，详细参数可见下文的介绍。 |
||||||
RV电缆线可分为02、06、08三种型号，不同的型号具有不一样的特性，在结构尺寸的参数方面也存在一些差异。
|
型号 |
执行标准 |
名称 |
额定电压 |
使用范围 |
|
60227IEC02(RV) |
GB/T5023.3-2008 |
一般用于单芯软导体无护套电缆 |
450/750V |
固定布线 |
|
60227IEC06(RV) |
内部布线用导体温度为70℃的单芯软导体无护套电缆 |
300/500V |
||
|
60227IEC08(RV-90) |
内部布线用导体温度为90℃的单芯软导体无护套电缆 |
300/500V |
