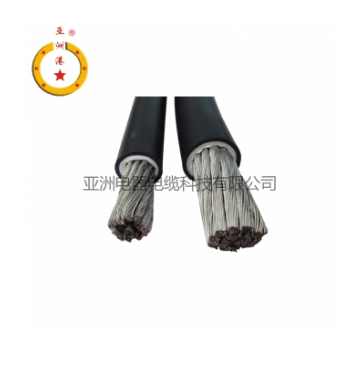

70℃电机引接软电缆（电线）
适用范围：
产品特点：
适用范围
本产品适用交流额定电压450/750V及以下，要求具备阻燃场合的电工、仪表、电信设备、动力装置及照明线路固定敷设用。
产品特点
采用优质无氧铜及环保PVC制造，产品的各项性能指标均符合国家GB/T5023.3—2008/IEC60227—3:1997。
具有抗酸碱、耐油性、防潮、防霉等特性。分成普通、阻燃、耐火三种。
普通：用于居住、商业用途的建筑及产业用配电电路上(BV)
阻燃：以防止2次火灾扩散作为目标(ZR-BV、ZA-BV、ZB-BV、ZC-BV)
耐火：消防系统用(NH-BV)
订购热线：400-839-2288
立即咨询
产品详情
产品详情
| 本产品适用于连续运行导体最高温度为70℃的电机绕组作引接线用. | |
| 生产执行标准: | JB6213.2—1992 |
| 使用条件: |
1、连续运行导体最高温度为70℃ 2、敷设时的允许弯曲半径应不小于电缆（电线）外径的4倍 |
型号及名称：
| 型 号 | 名 称 |
| JV | 铜芯聚氯乙烯绝缘电机绕组引接电缆（电线） |
| JF | 铜芯丁腈聚氯乙烯复合物绝缘电机绕组引接电电缆（电线） |
| JXN | 铜芯橡皮绝缘丁腈橡皮护套电机绕组引接电缆（电线） |
| JXF | 铜芯橡皮绝缘氯丁护套电机绕组引接电缆（电线） |
(J-电机绕组引线软电线电缆，V-聚氯乙烯绝缘，F-丁腈聚氯乙烯，X-橡皮绝缘，N-丁腈橡皮，F-氯丁护套 )
电缆(电线)的规格范围：
| 型 号 | 额定电压（V） | 芯 数 | 标称截面（mm²） |
| JV、JF | 500 | 1 | 0.3～50 |
| JXN、JXF | 500 | 0.5～120 | |
| 1000 | 0.5～120 | ||
| 3000 | 2.5～120 | ||
| 6000 | 2.5～240 |
电线电缆的参考外径：
| 标称截面（mm²） | JV、JF | JXN、JXF | 标称截面（mm²） | JV、JF | JXN、JXF | ||||||
| 平均外径上限（mm） | 平均外径上限（mm） | ||||||||||
| 500V | 500V | 1000V | 3000V | 6000V | 500V | 500V | 1000V | 3000V | 6000V | ||
| 0.3 | 2.4 | — | — | — | — | 16 | 9.0 | 11.2 | 12.0 | 15.2 | 18.0 |
| 0.4 | 2.5 | — | — | — | — | 25 | 11.5 | 13.7 | 14.6 | 17.8 | 20.6 |
| 0.5 | 2.6 | 4.3 | 5.1 | — | — | 35 | 12.7 | 14.9 | 15.7 | 18.9 | 21.7 |
| 0.75 | 2.8 | 4.5 | 5.4 | — | — | 50 | 14.7 | 17.1 | 17.9 | 18.9 | 23.3 |
| 1.0 | 3.0 | 4.7 | 5.5 | — | — | 70 | 19.6 | 20.5 | 24.0 | 27.0 | |
| 1.5 | 3.3 | 5.0 | 5.9 | — | — | 95 | — | 21.9 | 22.8 | 26.5 | 28.9 |
| 2.5 | 3.9 | 6.2 | 7.1 | 10.3 | 13.5 | 120 | — | 24.6 | 25.0 | 28.6 | 30.8 |
| 4 | 4.7 | 6.8 | 7.7 | 11.0 | 14.2 | 150 | — | — | — | — | 31.5 |
| 6 | 6.2 | 7.5 | 8.4 | 12.0 | 15.2 | 185 | — | — | — | — | 33.5 |
| 10 | 7.8 | 10.0 | 10.9 | 14.0 | 16.8 | 240 | — | — | — | — | 36.5 |
